產品概述
隨著國內變電站電壓等級的逐步提高，目前電力部門SF6高壓斷路器的使用量大約以15%/ 年的速度增長，在高壓、超高壓及特高壓開關領域，SF6氣體幾乎成為唯一的絕緣和滅弧介質，但SF6高壓開關大多是安裝在室內，空氣流動較為緩慢，一旦SF6氣體發生泄露，容易造成局部缺氧，致使工作人員因缺氧窒息，對人員生命安全造成極大的安全隱患。因?yàn)榻^緣程度降低，同時也對高壓斷路器的滅弧效果極大程度的降低，對斷路器本體造成損壞。因此一旦發現SF6氣體發生泄露，就必須采取相應的措施，準確尋找到泄漏點，對泄漏點進行修復，及時消除高壓斷路器的安全隱患。

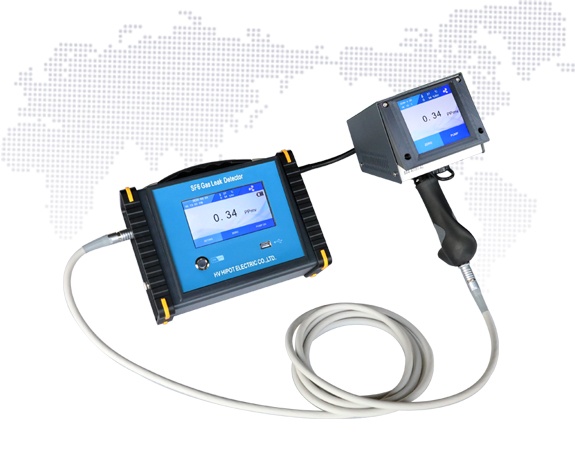

GDLD-413IR便攜式SF6氣體定量檢漏儀是一款高精度、高靈敏度的運用非分散紅外（NDIR）技術來定位和量化泄漏的泄漏探測器。采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的檢測技術研發生產，主要應用于電力行業GIS和SF6充氣式設備的泄露檢測。可對SF6氣體電氣設備進行定性及定量檢測。通過包扎法測出SF6氣體電氣設備的年泄漏率。同時該設備廣泛用于供電局、變電站、高壓開關公司、實驗室安全通風柜、科學試驗等多個領域的SF6氣體泄漏的檢測。
應用范圍：
-
● 高壓開關設備
-
● 直升飛機轉子葉片
-
● 氣體輸送系統
-
● 檢測滅火器
-
● 建筑物通風率研究
-
● 檢測危險物
-
● 貯存容器
產品優勢：
-
★無放射源，無輻射危險
-
★無需耗材,無需定期更換高壓高純氬氣
-
★無接近高壓氣體的危險
-
★無需定期更換傳感器，無須二次投資，性價比高
-
★性能穩定，維護費用低。無需每年做線性校準無易損件
-
★不受濕度影響,不受環境污染影響，無本底影響誤差
-
★高靈敏度探測泄露可達0.01ppmv
-
★雙量程自動切換自動判斷功能，檢測速度 < 2s
-
★嚴重泄露或SF6濃度達到100%時不會污染或損壞檢測器
技術特點
-
能對SF6電氣設備的泄露進行定性及定量的檢測
-
雙顯雙量程，同時保證整機靈敏度和精確度
-
能準確定位SF6氣體電氣設備的泄露故障點。
-
同屏SF6濃度值、溫濕度值、電池指示、時間、膜片泵狀態等多參數呈現
-
獨具匠心的操作界面，簡潔實用的人機的交互方式，給用戶良好的視覺享受
-
采用非分散紅外（NDIR）技術，德國原裝進口品牌傳感器
-
測試速度快，2s即可達到數據穩定狀態，數據重復性好
-
帶溫度和壓力補償，可完美實現不同溫度和壓強環境下對氣體濃度的補償
-
SF6氣體單一響應，對其它任何氣體不響應，不會出現誤報情況
-
非氣體接觸測量特性能保證任何濃度下都不會出現傳感器中毒現象
-
傳感器恒溫室，能保證傳感器在任意環境溫度下不發生溫度漂移
-
采用軍工OLED顯示屏，能保證強光直射條件下數據清晰可見
-
秉承歐洲簡潔低耗的設計理念，經過軟硬件優化，內置鋰電，超長待機
-
在進行現場檢測工作時，操作人員可隨身佩戴進行爬高工作
-
改進了之前型號彩屏陽光下看不清的缺陷，更適合現場人員使用
-
聲光分段報警，保證現場操作人員在不需要看數據的條件下發現泄漏點
-
測試管路可做長短任意調整，可根據實際情況選取合適的測量管路長度
-
膜片泵吸采樣方式，保證測試氣路的密閉性
-
配有防滑手柄、蛇形探頭以及防跌落腕帶，保證用戶使用方便安全
-
配送手機微信電力計算小程序，用于年泄露率的計算，只需填寫相關數據，自動計算出年泄漏率值，省去繁瑣的人工操作
-
以濃度數據加上檢測時間的方式存儲數據，方便工作人員準確調出所需數據。能存儲超過8000組檢測數據值
-
設備外殼優選航空高強度、全屏蔽、超輕型ABS塑料材質結構
-
可支持監測環境中或密閉空間中SF6濃度并報警
-
可實現本機存儲、查看、刪除歷史數據及報警記錄
技術參數
-
測量原理：非分散紅外，雙波長原理
-
檢測量程：有效精度量程0---1500ppm，實際量程0-100%
-
檢測分辨率 ：0.01PPmv
-
檢測范圍：0～1500PPmv
-
檢測精度：±2%FS（0---1500ppm）
-
重復性誤差：≤±1%
-
檢測響應時間：≤2秒
-
檢測恢復時間：≤8秒
-
長期穩定性（跨度）：≤±20 ppm，超過1000小時的周期
-
長期穩定性（零）：≤±20 ppm，超過1000小時的周期
-
采樣方式:泵吸式，流量 > 1L/min
-
零點漂移： ≤±1%（F.S/年）
-
線性誤差：≤±1%
-
顯示方式：雙顯觸摸彩色屏，Incell顯示技術
-
充足電（約3小時），可連續使用12小時以上。外接電源狀態下也可正常工作。
-
峰值電流：<700mA
-
平均功率：<2W
-
使用空氣壓力：800---1150hPa
-
環境工作濕度：0---95%RH
-
工作溫度：-20℃---50℃
-
存儲溫度：-20℃---60℃
-
工作濕度：0---95% （無冷凝）
-
外形尺寸：160mm*70mm*220mm & 106mm*170mm*120mm
-
重量：2公斤
-
-
